CBAM: Convolutional Block Attention Module

Sanghyun Woo, Jongchan Park, Joon-Young Lee, In So Kweon

本文作者同时考虑空间注意力和通道注意力，提出了 CBAM 模块。每个注意力模块都通过 Average pooling 和 Max pooling 挖掘互补的特征 (Average pooling 提取全局统计特征，Max pooling 提取显著性特征)。该模块通过串联两种注意力机制，得到refined feature map（更好的对特征进行注意力增强）

Links

• PDF Attachments: Woo 等。 - 2018 - CBAM Convolutional Block Attention Module.pdf
• Zotero Links: Local library

My Comments and Inspiration

• Attention not only tells where to focus, it also improves the representation of interests
• The channel attention focuses on “what” is important
• The spatial attention focuses on “where” is an important part.

Cores, Contributions and Conclusions

Preface

为了增强 CNN 的表达能力，目前非常多的工作关注三个重要的方面：depth，width 和 cardinality。而最近，一个新的方面 attention 也吸引了很多的关注。本文即关注在此。

作者希望能够通过注意力机制来使得网络关注(focus)在那些重要的特征上，并且抑制(supppress)一些无关的特征。考虑道卷积这个操作就是从空间和通道上对特征一起进行聚合的，所以本文也就从这两个方面着手进行注意力相关的工作。

Methods

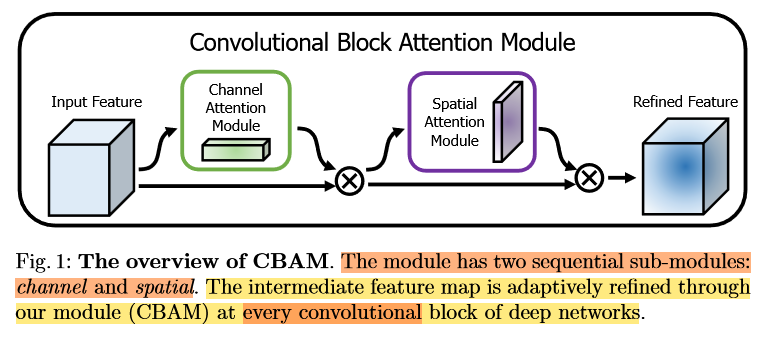

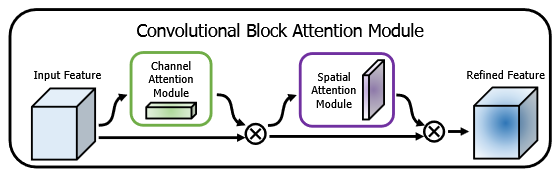

一句话总结：每个特征图依次通过通道注意力模块和空间注意力模块。

1. 给定中间的特征图 $F\in R^{C\times H\times W}$
2. 经过 channel attention module 得到 attention refined feature map $F^{\prime }$ $F^{\prime }=M_c(F)\otimes F$
3. $F^{\prime }$ 经过 spatial attention module 得到 refined feature map $F^{\prime \prime }$, $F^{\prime \prime }$即为CBAM的输出，是refined feature map $F^{\prime \prime \prime }=M_s(F^{\prime })\otimes F^{\prime }$

注意是直接以 $F^{\prime }$ 为基础做的空间注意力增强，没有原始输入 $F$ 什么事

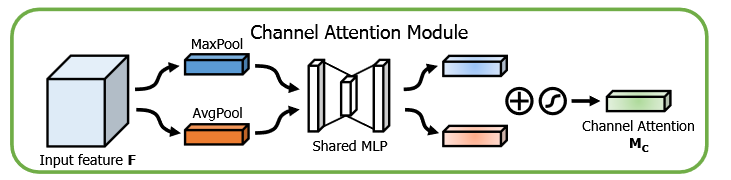

Channel attention module

1. 对每个通道的特征图分别做 Max pooling 和 average pooling 得到两个 $C\times 1$ 的向量
2. 分别依次经过两个 FC (设置和 SENet 里对应部分一模一样)，此时依然是两个 $C\times 1$ 的向量
3. 两个向量对应位置相加后经过 Sigmoid (先相加在过 Sigmoid)
4. 做通道注意力增强 (同 SENet 对应部分)

下为前三步的数学表示，第一个FC之后(即$W_0$)后跟着ReLU，第二个后没有激活函数

为什么使用两个 pooling?

1. Max pooling 能够在某种程度上挖掘特征中的显著性特征，而 average pooling encode global statistics softly，两个能够互补（作者原话）

   We argue that max-pooled features which encode the degree of the most salient part can compensate the average-pooled features which encode global statistics softly.

2. 消融实验证明两个一起用就是比单独用这两个结果好

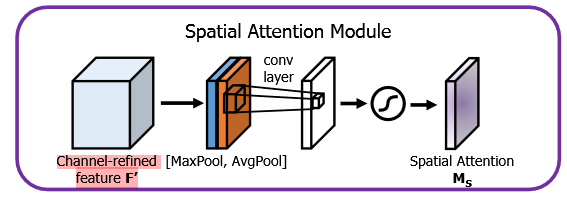

Spatial attention module

1. 沿着通道维度分别做 Max pooling 和 average pooling，得到两个 $1\times H\times W$ 的特征图，将它们拼接起来得到 $2\times H\times W$
2. 经过 $7\times 7$ 的卷积，保持尺寸不变，通道数变为 1
3. 经过 Sigmoid 得到 spatial attention map
4. 做空间注意力增强

前3步的数学化表示

为什么使用串联而非并联？

• 实验证明串联结果更好
• 实验证明串联的前提下通道在前空间在后结果更好

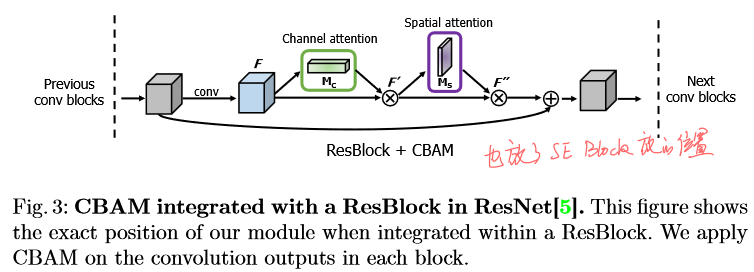

插入到现有网络中

跟SENet插入的位置一样，但是本文没有进一步探究插入位置对结果的影响

Experiments

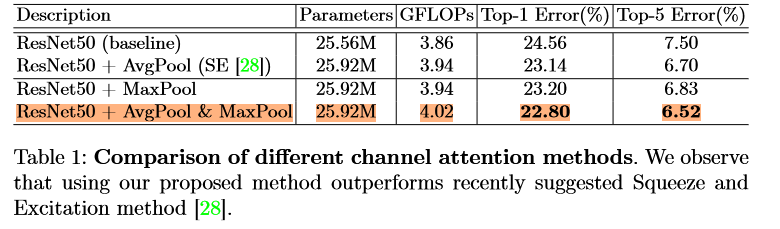

Channel attention 中，使用两个 pooling 效果比仅使用其中任何一个结果都好

Saptial attention 中得到 $1\times H\times W$ 的操作，avg&map+大的卷积核效果好 ($7\times 7$)，作者认为对于空间注意力，需要使用大尺寸的卷积核进行感知

作者实验了两大类，一类是直接卷积+卷积做，但是是 $1\times 1$，另一类是基于两种 pooing+卷积的，并且最后一个卷积设置了不同的卷积核尺寸

“It implies that a broad view (i.e. large receptive field) is needed for deciding spatially important regions” (Woo 等。, 2018, p. 9)

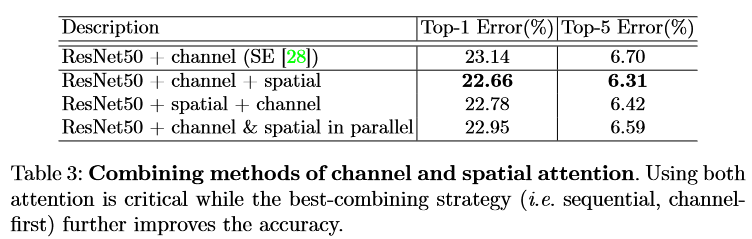

channel 和 spatial attenon 的顺序和架构实验，表明 c+s 串联结构最好

除此之外，作者还进行了Grad-CAM的注意力关注可视化实验；也将注意力图给人们去看，让人们去挑说哪个网络关注重点关注的更准；在IamgeNet-1K上的图像分类，MS COCO Object Detection，VOC 2007 Object Detection的实验

Some Descriptions

“We further push the performance by exploiting the spatial attention.”
